ループアーチ

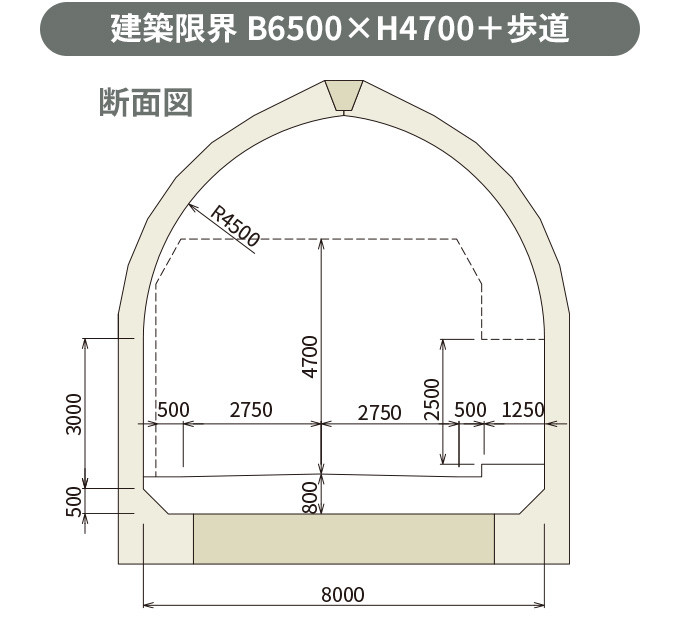

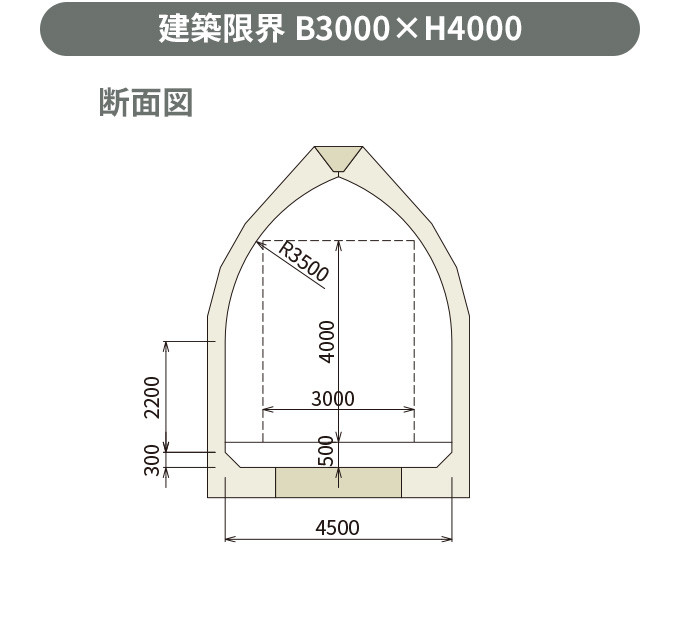

内空幅4.0m〜8.0m (標準規格)の大断面アーチカルバート

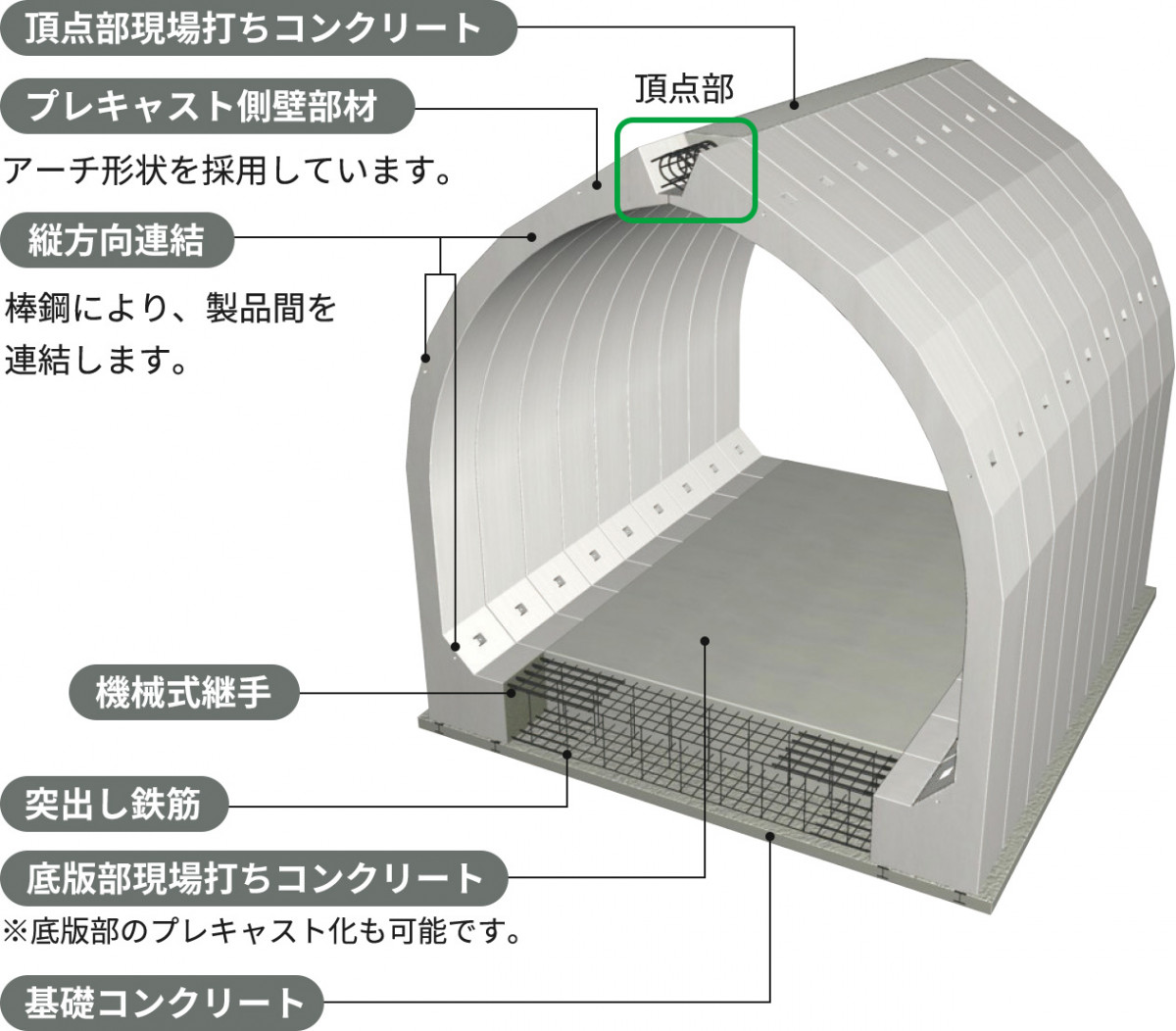

2分割されたプレキャスト部材と現場打ちコンクリートを併用した、大断面アーチカルバートを構築する工法で、工期短縮、省人化を可能としました。

※ 1. 九州大学との共同実験により性能確認を行いました。

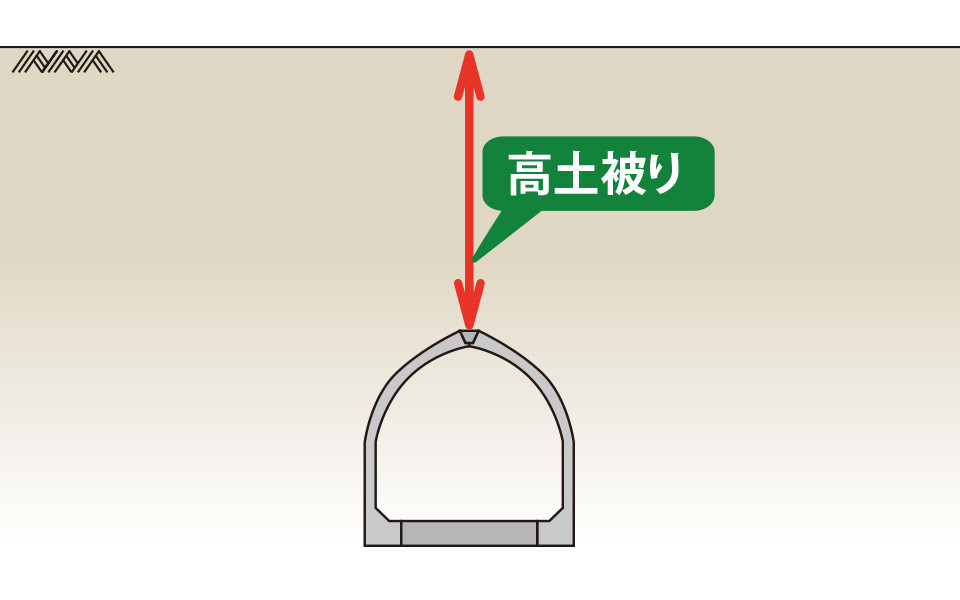

アーチ形状のため、高土被りに対して強く、ボックス形状に比べて経済的な断面設計が可能となります。

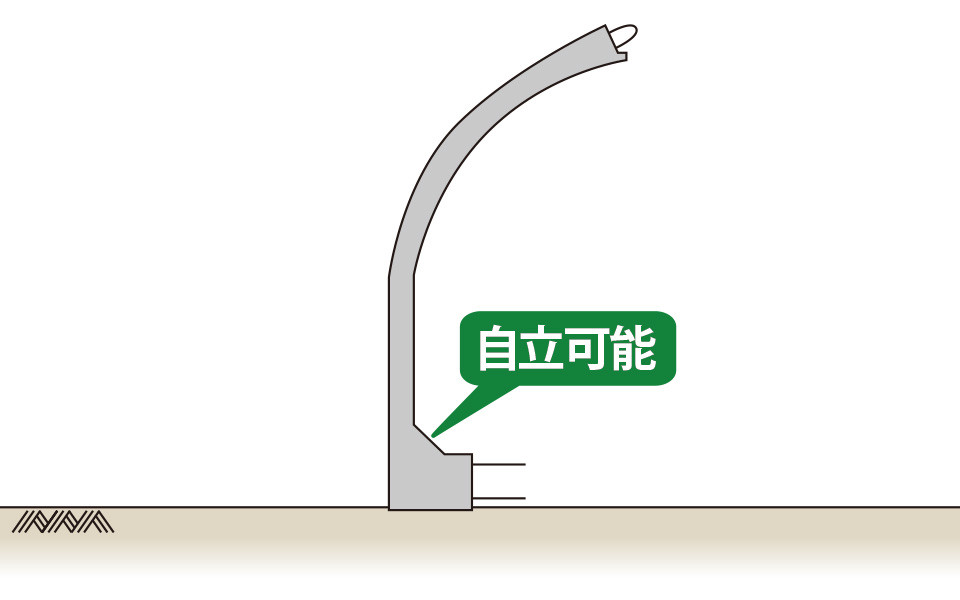

アーチ断面は左右対称の2分割で構成されており、従来の3分割アーチ構造に比べ、施工性が向上し、工期短縮が図れます。また、製品が自立するため、クレーン1 台による施工が可能です。

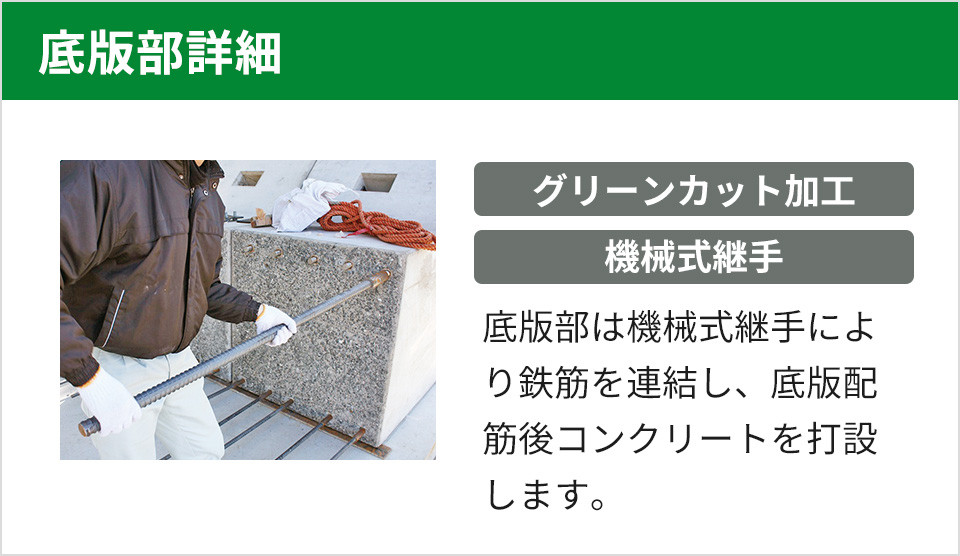

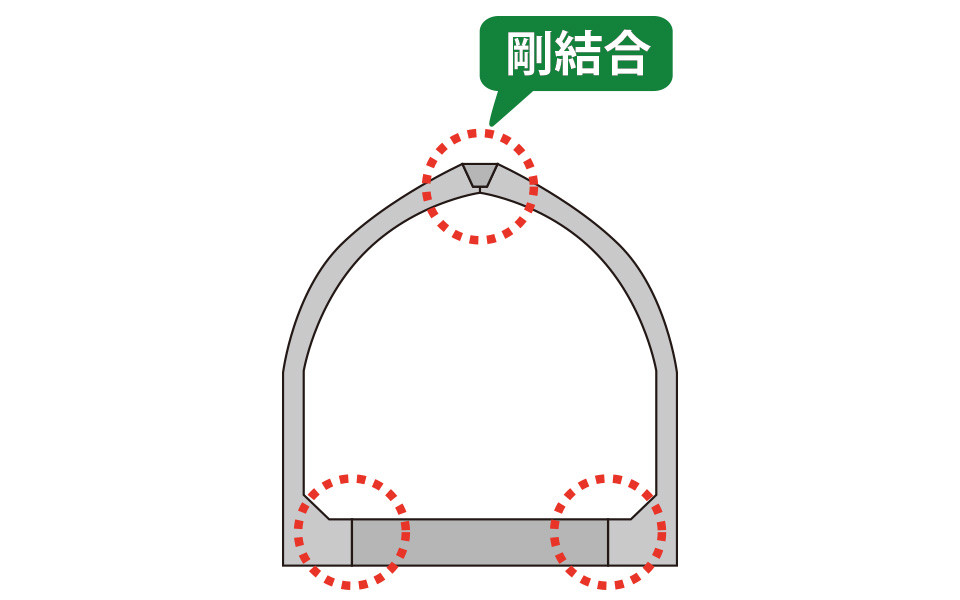

連結部は、ループ継手および機械式継手と現場打ちコンクリートによる「剛結合」を採用しています。

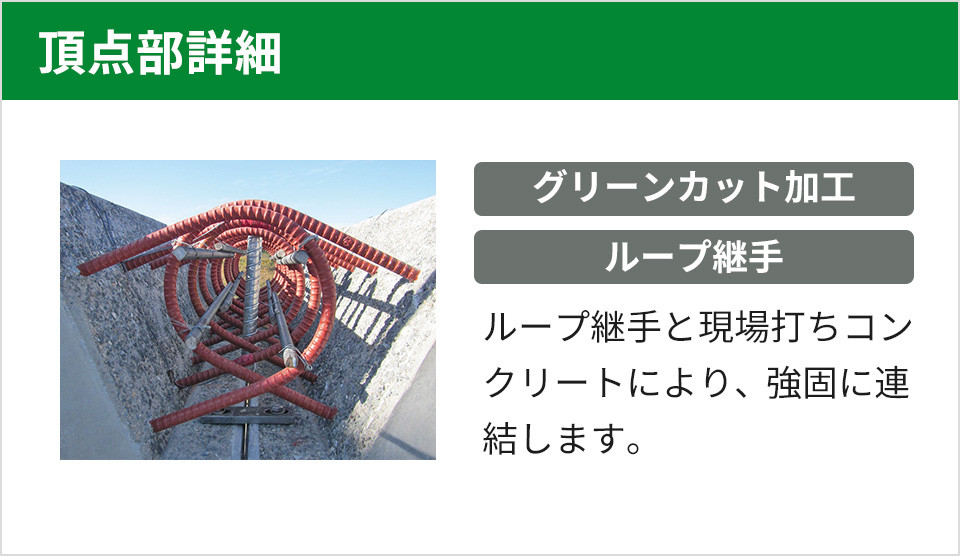

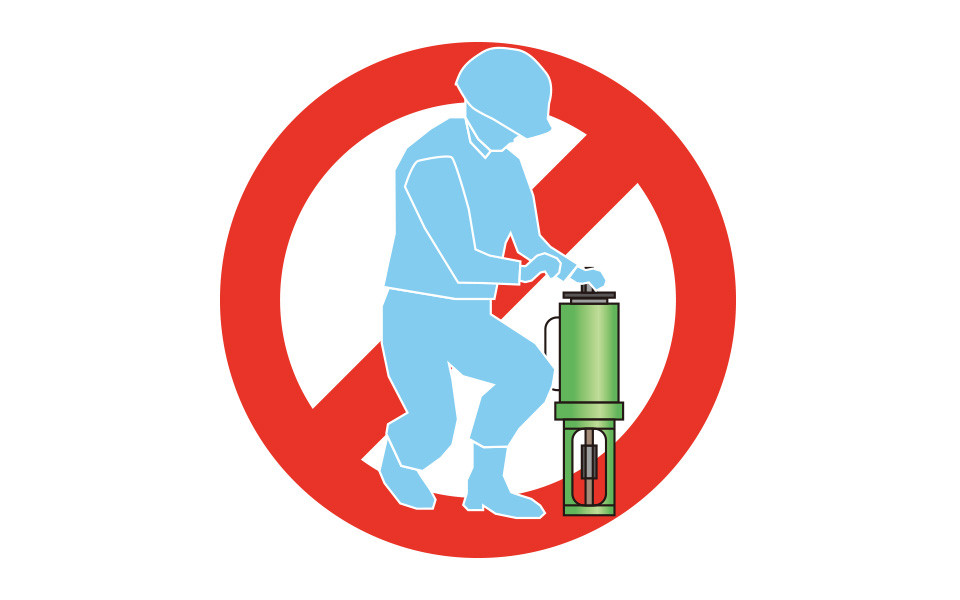

頂点部の連結方法にループ継手を採用し、縦方向連結も棒鋼連結とすることで、従来のPC緊張工等の特殊作業が不要です。

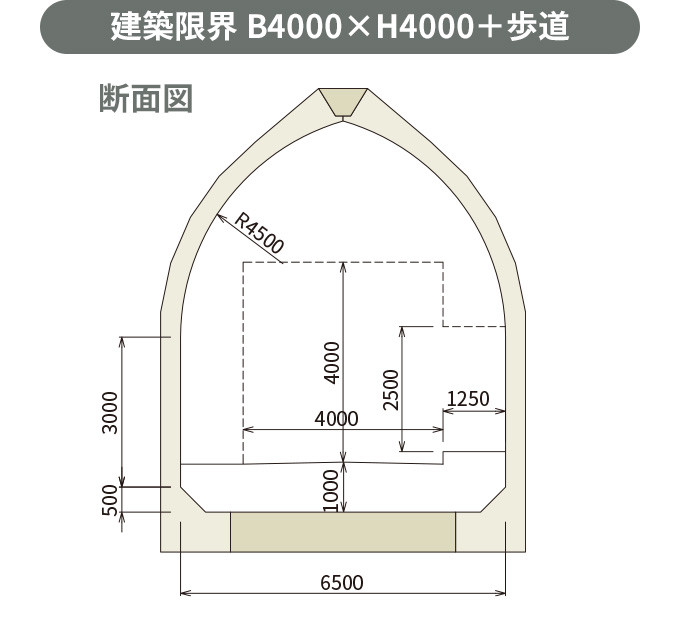

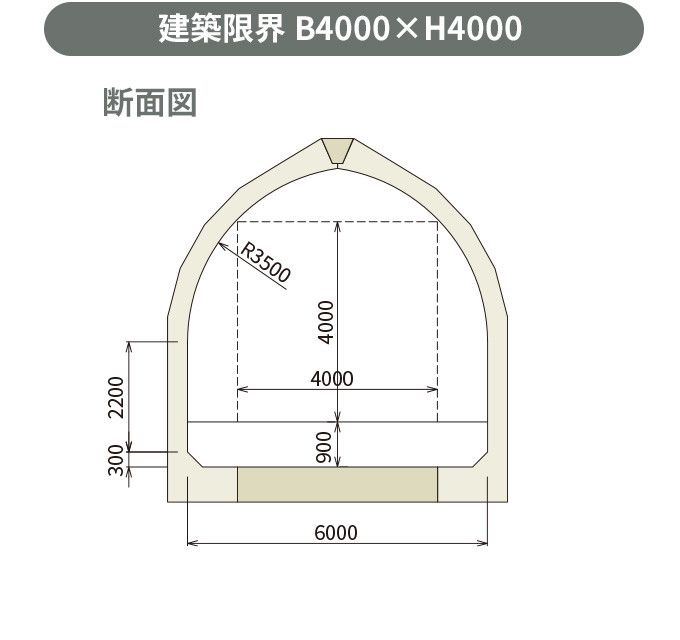

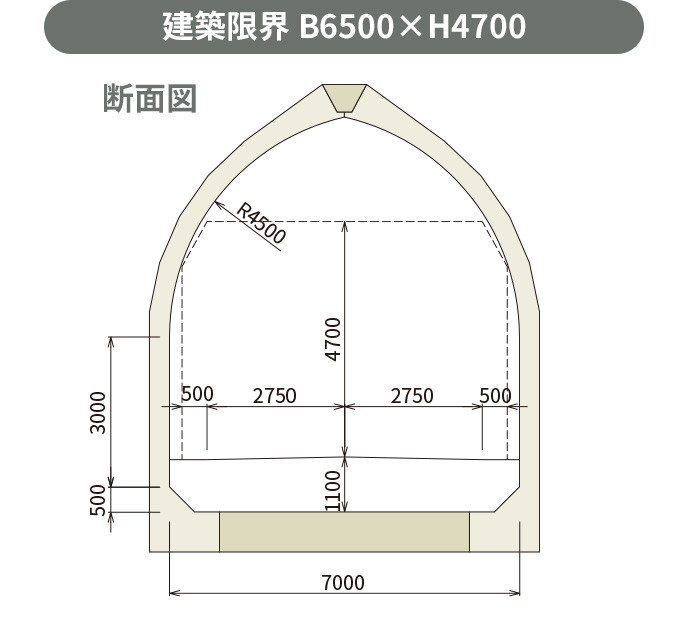

※上記条件以外でもご相談ください。

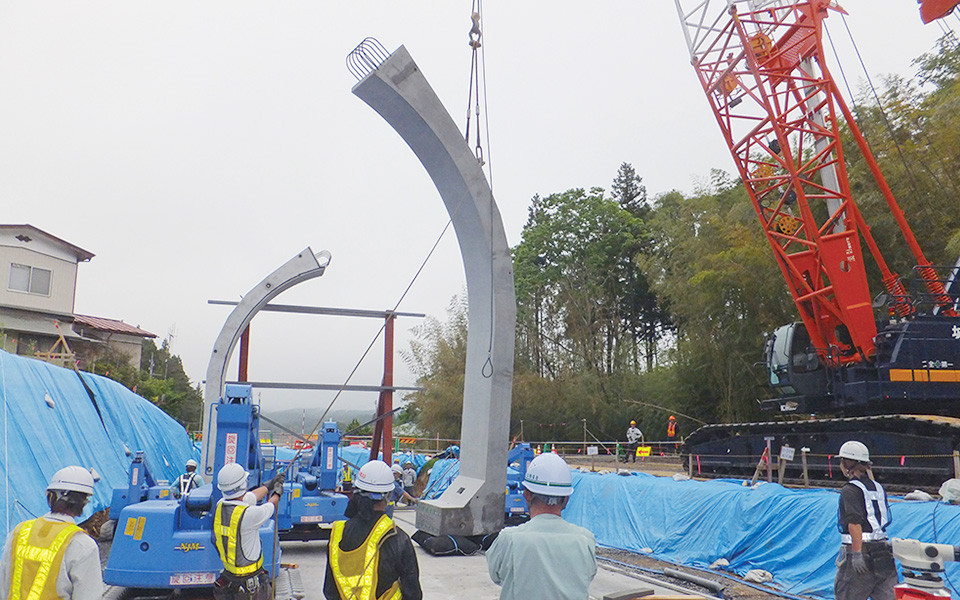

専用の吊り金具により、安全に引き起こすことができます。

レール基礎上に設置するため、正確で迅速な据付ができます。

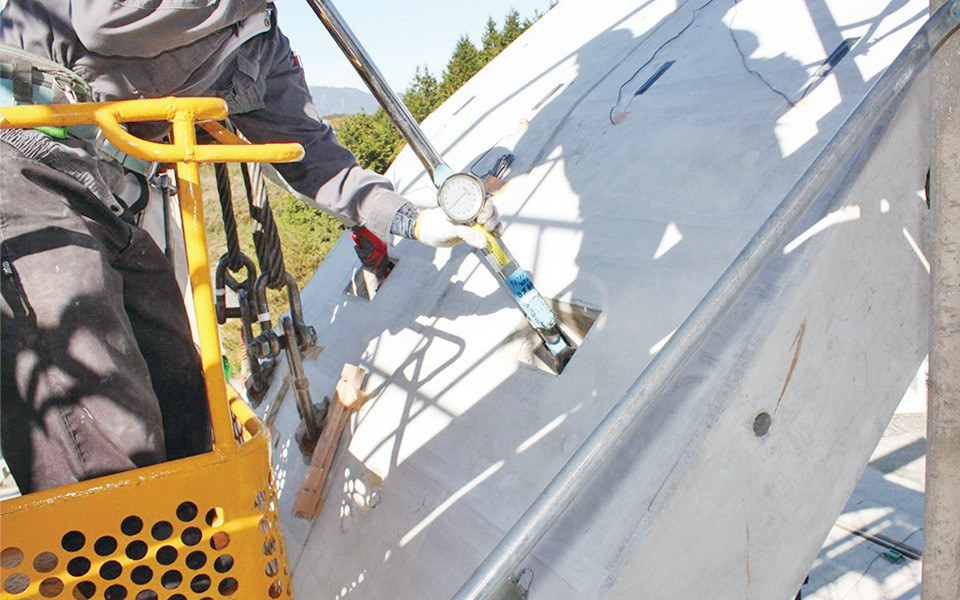

棒鋼による縦方向連結を行います。

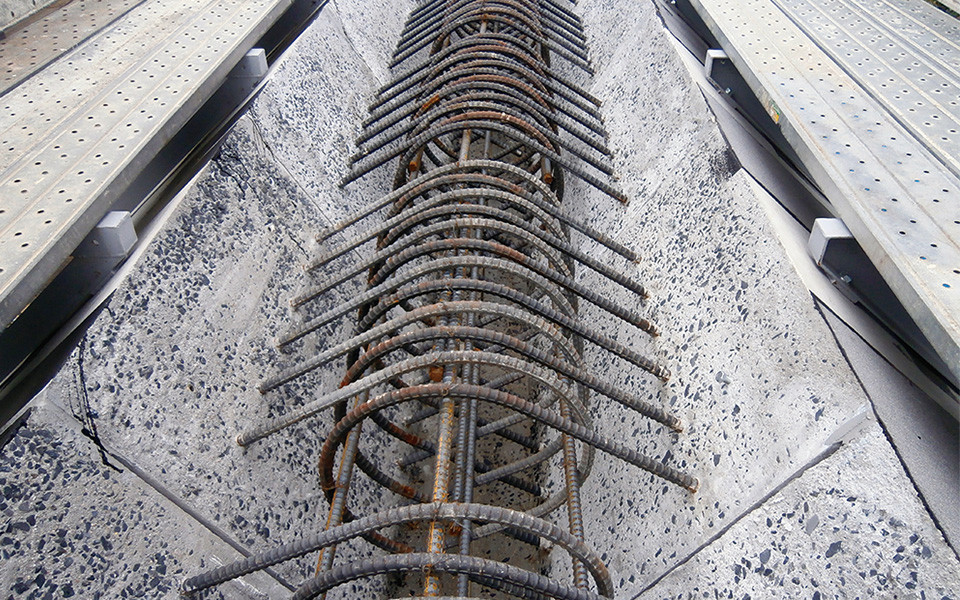

ループ鉄筋、ループ内通し鉄筋の設置します。

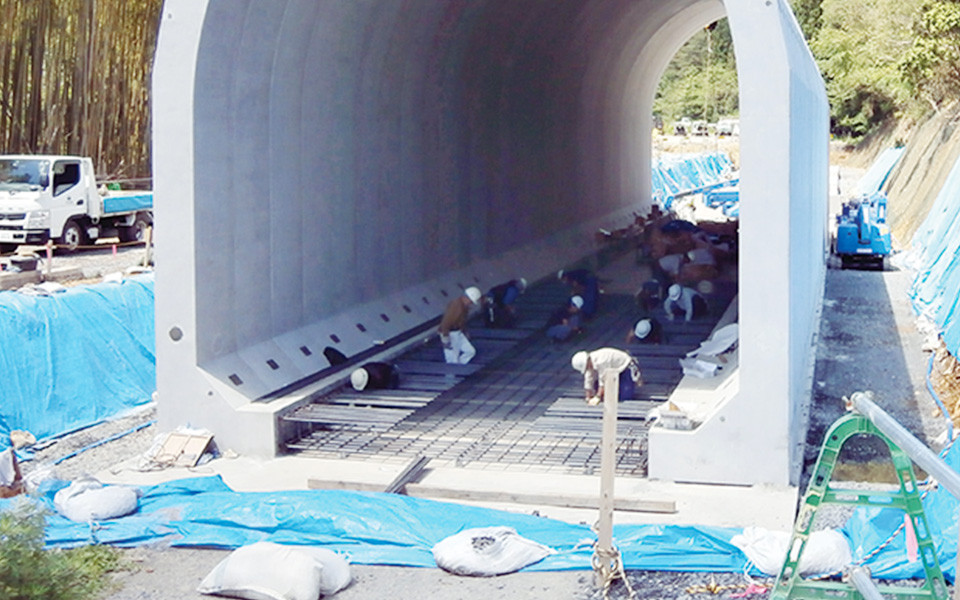

底版現場打ちコンクリート部に配筋します。

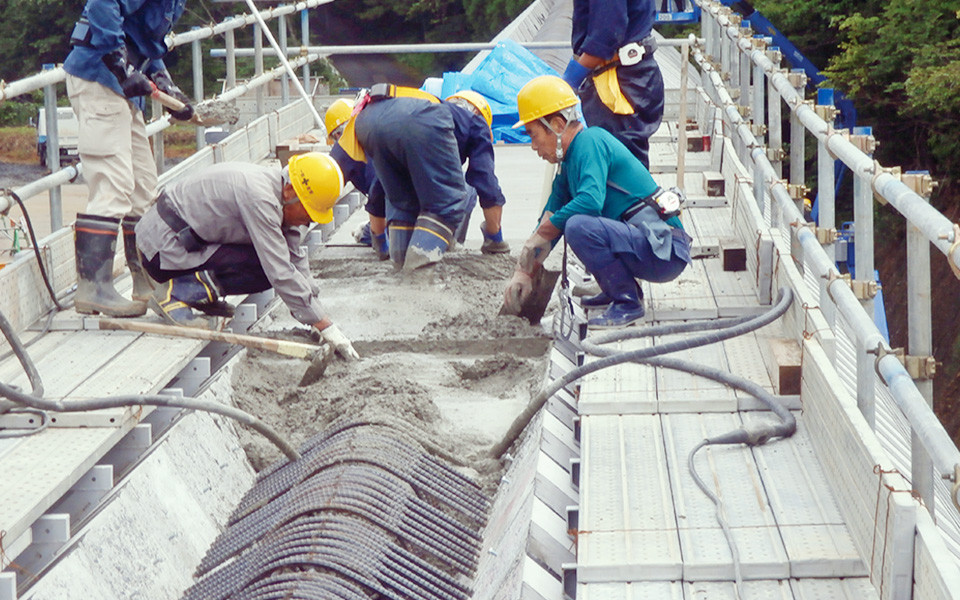

頂点部及び底版部にコンクリートを打設し、完了。
