ＧＰウォール
特長

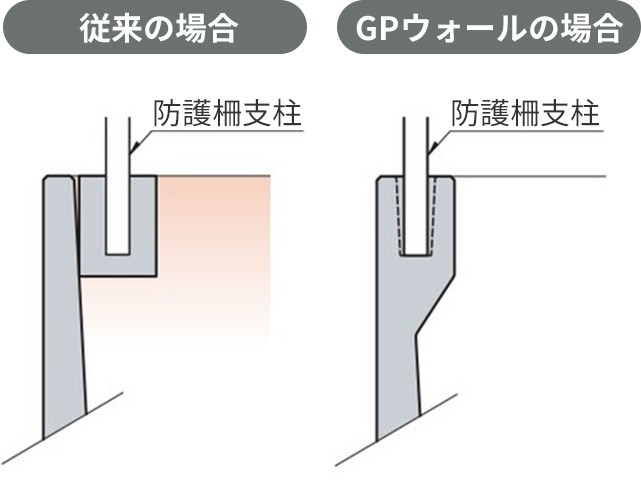

- 従来技術であるL型擁壁と歩道用ガードパイプ（P種）基礎を一体化して、横断・転落防止柵設置工で経済性が向上しました。
- 擁壁部と横断・転落防止柵基礎が一体となっているため工期短縮を実現しました。
設計条件
| 項目 | 条件 |
|---|---|

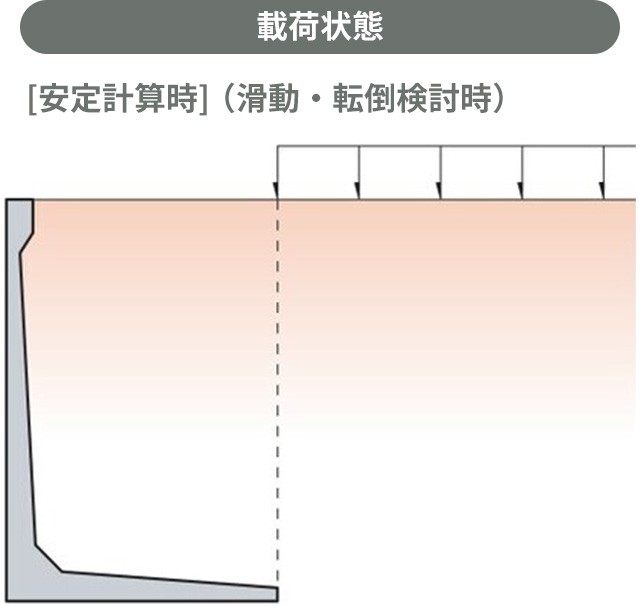

| 上載荷重 | q=10.0kN/m2を標準とします。 (載荷状態参照) |
| 背面土・基礎地盤の土質条件 | 国土交通省標準設計の土質区分C2を標準とします。 内部摩擦角:30° 単位体積重量:γ=19.0kN/m3 |
| 背面土の形状 | 背面土は水平とします。 |
| 底面摩擦係数 | μ=0.6を標準とします。 |
※上記設計条件と異なる場合には別途設計いたしますので、お問い合わせください。

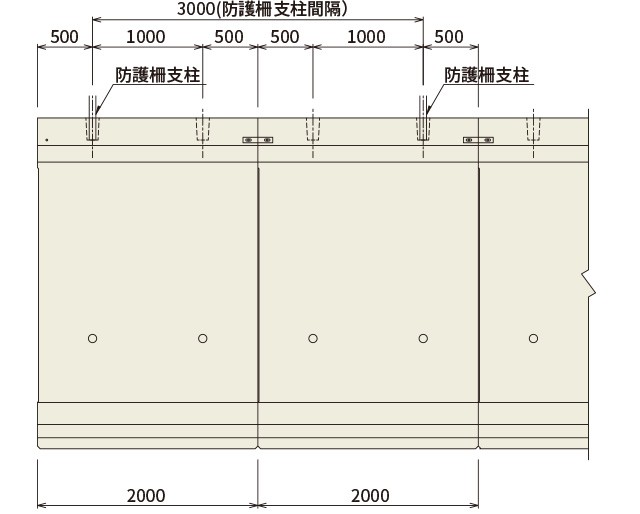

フェンス使用割付図
